Konstruieren 5 · WiSe 2024/25
EAREA
Innovative Stahlbau-Überdachung
EAREA ist ein innovatives Konzept für eine Stahlbau-Überdachung an der Autobahnraststätte bei Erfurt. Der Entwurf vereint eine markante modulare Struktur aus Stahlträgern und Fachwerk mit modernster nachhaltiger Technologie.
Photovoltaik-Module auf der Dachfläche, Regenwasser-Auffangsysteme und ein Tankstellenshop im Erdgeschoss machen das Projekt zu einer Verbindung von Funktionalität und Umweltbewusstsein – ein zukunftsfähiges Modell für moderne Verkehrsinfrastruktur.
Das Projekt umfasst detaillierte Konstruktionszeichnungen, Schnitte, Grundrissausschnitte mit Achsensystem sowie ein physisches Modell der Tragstruktur im Maßstab.
Semester
WiSe 2024/25
Kurs
Konstruieren 5
Dozent
Prof. Seegräber
Team
Belling & Imilkowski
Konstruktionsmerkmale
- Modulare Stahlkonstruktion mit Fachwerkträgern (160 mm)
- IPE-330-Träger als dritte Konstruktionsschicht
- Hauptstützen und Hauptträger (220 mm) als tragendes Grundgerüst
- Dachentwässerung über Sonder-U-Profile (100 mm)
- Physisches Detailmodell der Knotenpunkte und Tragstruktur

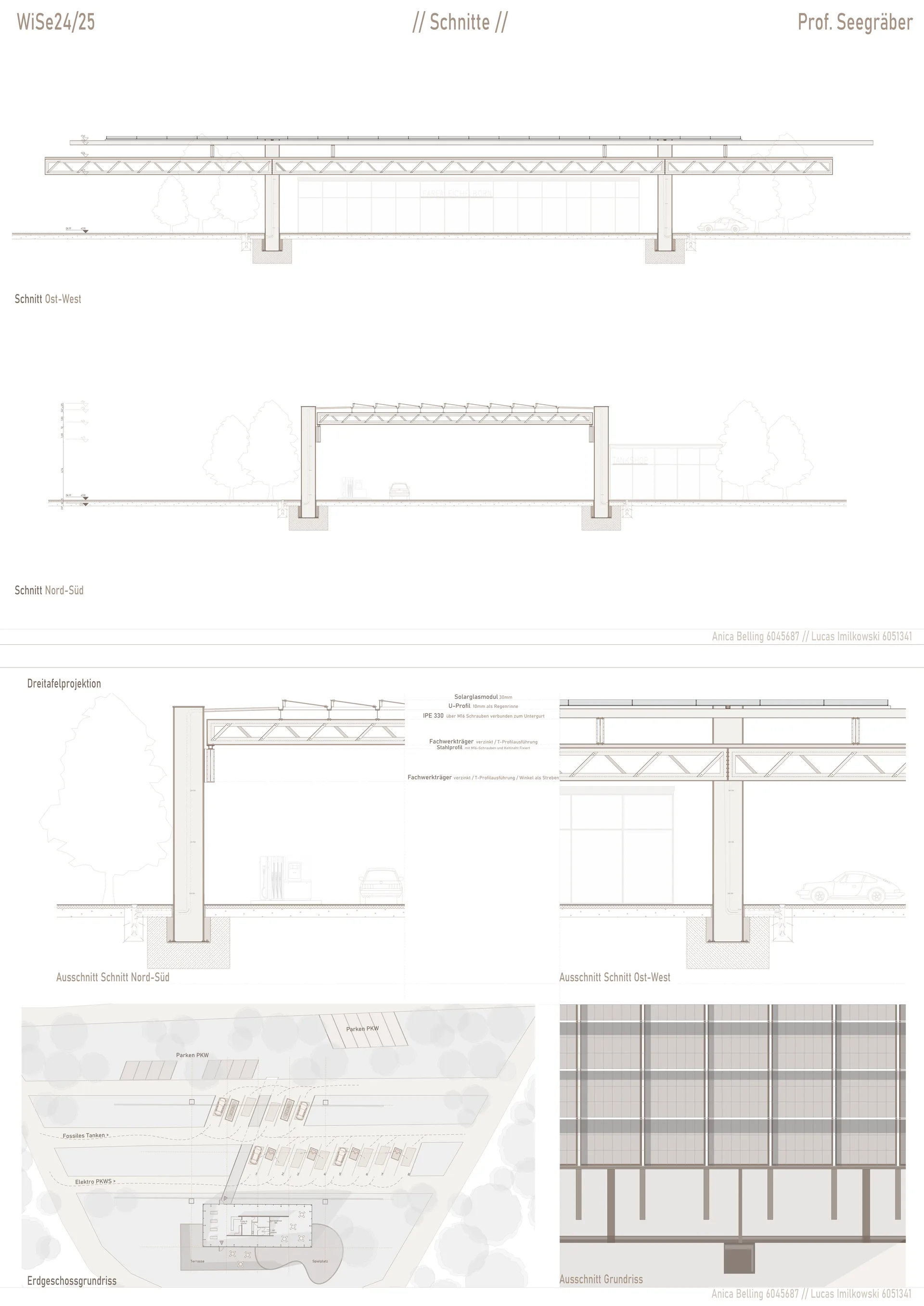

Schnitte und Strukturprinzip der Stahlkonstruktion

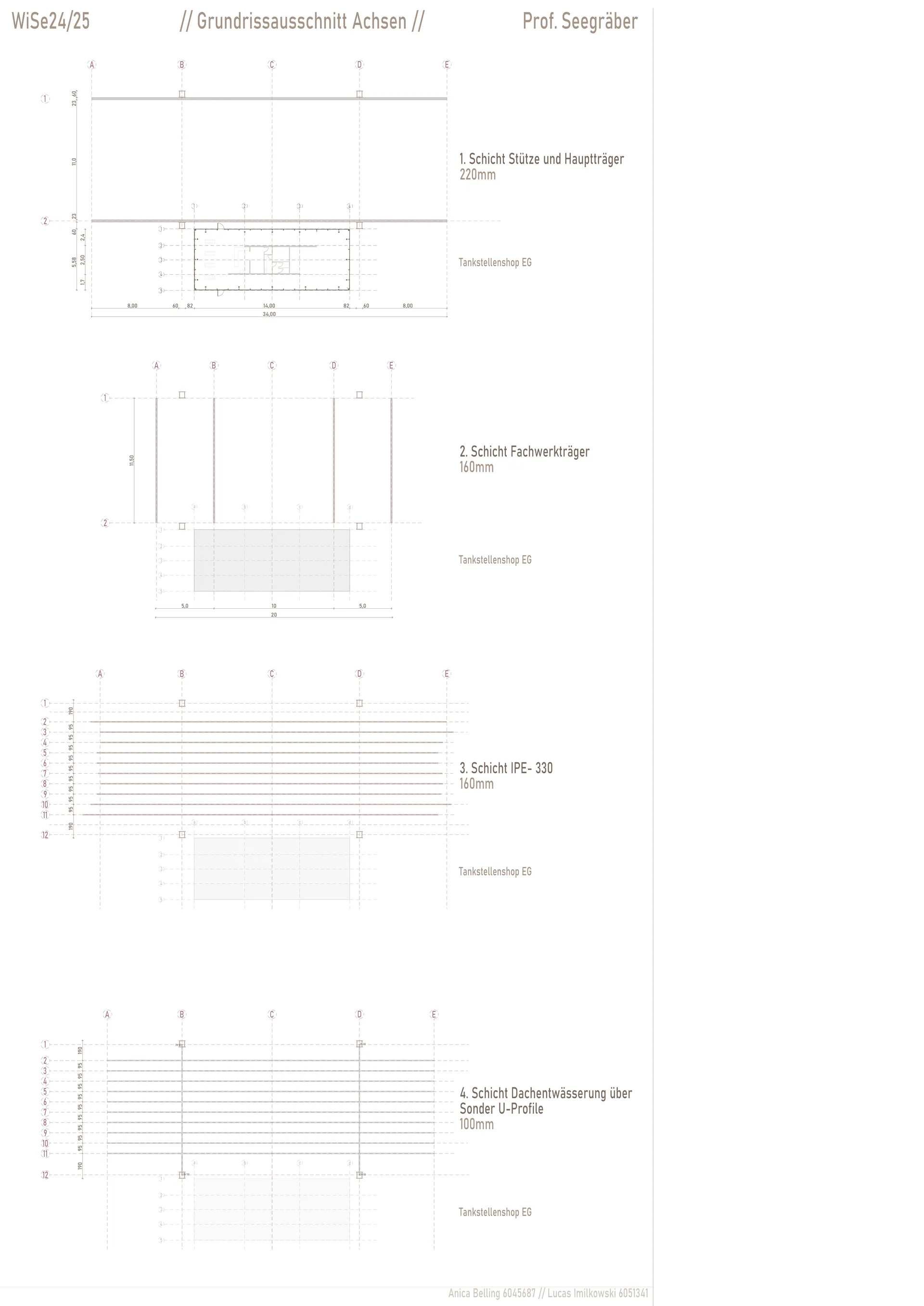

Grundrissausschnitt Achsen – Schichtaufbau der Konstruktion

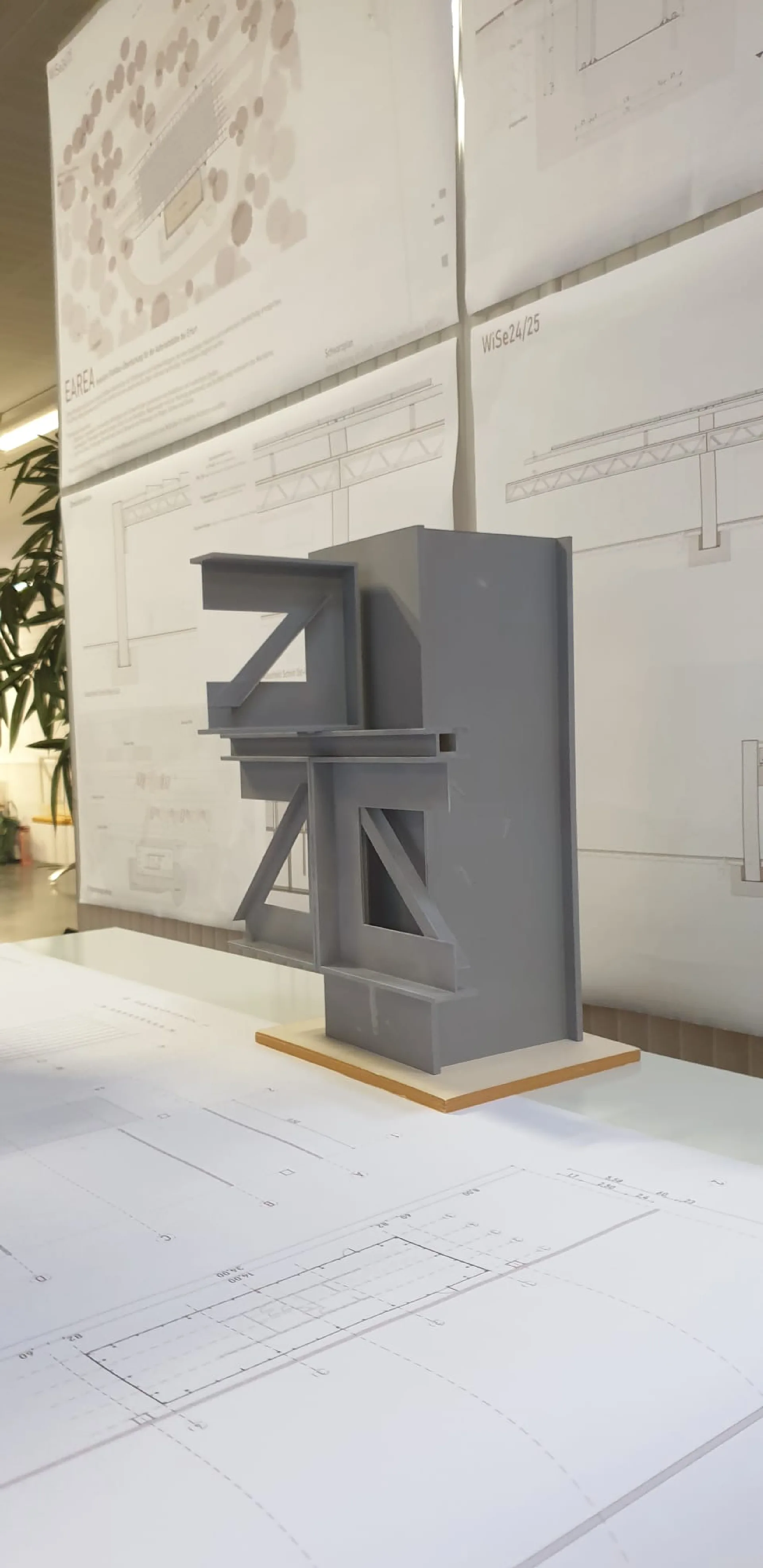

Physisches Modell – Detailansicht der Tragstruktur

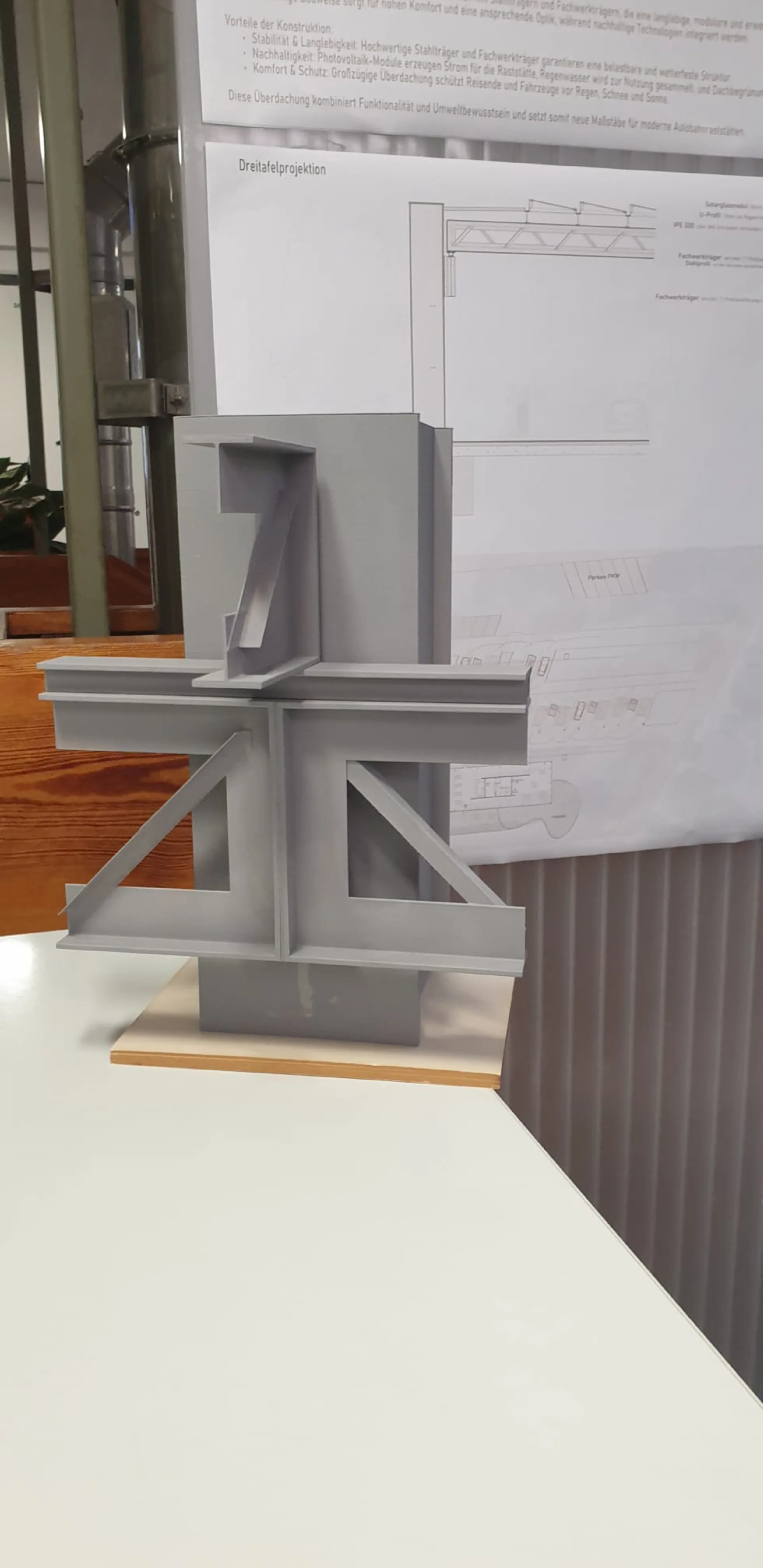

Physisches Modell – Perspektivansicht
